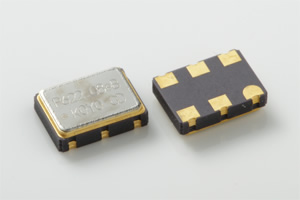

LV-PECL 出力水晶発振器
MPO-600 series
表面実装型クロック用水晶発振器
SMD CRYSTAL CLOCK OSCILLATORS
特長、用途
- 周波数範囲：1.000MHz～800.000MHz ( Multi )
- 形状寸法：7.0×5.0×1.8 （ mm ）
- 電源電圧：3.3V
- 出力レベル：LV-PECL
- 鉛フリー、RoHS対応
- 光通信機器、デジタル機器、等
仕様・特性
| 特性項目／Parameters | 記号 Symbol |
条件／Conditions | 仕様／Specifications |
| 型名 Type |
トライステート付き Tri-state available |
MPO-638 | |
|---|---|---|---|
| 電源電圧 Power supply voltage |
VCC | DC | 3.3 V ±10 % |
| 周波数範囲 Frequency range |
1.000～800.000MHz | ||
| 動作温度範囲 Operating temp.range |
TOPR | -10 ℃ ～ +70 ℃ / -40℃ ～ +85℃ | |
| 周波数安定度 Frequency stability |
ΔF／F0 | 全条件 All conditions |
±20ppm、±25ppm、±50 ppm |
| 負荷 Load |
RL | Termination Connected to VCC-2V |
50Ω |
| 波形対称性 Symmetry |
SYM | 1/2 Output Swing | 45% ～ 55% |
| 立上り／立下り時間 Rise, fall time |
tr／tf | 20% ～ 80% Output Swing |
1.5 ns max. |
| 出力電圧 Output voltage |
VOL VOH |
VDD-1.620V max. VDD-1.025V min. |
|
| 消費電流 Current consumption |
IDD | #1 Open | 100mA max. |
| 入力電圧 Input Voltage |
VIH VIL |
0utput Enabled Output Disabled |
0.7VCC min. 0.3VCC max. |
| スタートアップ時間 Start-up time |
tsu | 10 ms max. |
※上記の仕様以外も打ち合わせにより対応致します。

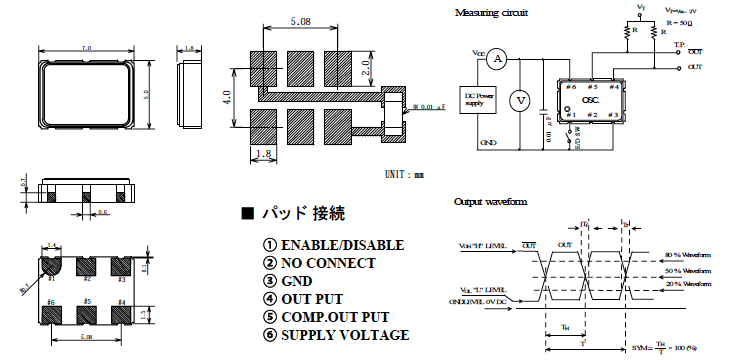

形状寸法［unit: mm］
